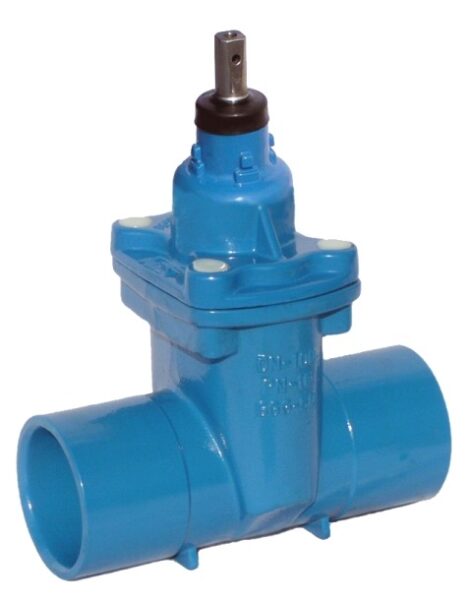

Šupátko prírubové mäkko tesniace s volnými koncami
Šupátko prírubovej mäkko tesniace s voľnými koncami
Parametre
Dostupné prevedenie
- Objednávacie č.1005
- DN 40 – 300
- PN 16
Popis
- Určené pre: pitnú vodu alebo odpadovú vodu
- telo šupátka: tvárna liatina GGG 50
- veko tela: GGG 50 s tesnením z EPDM
- klin šúpete: povrstvenie štandardne z EPDM (NBR na objednávku), s klzným vedením po celej dĺžke pre ľahkú manipuláciu a elimináciu korózie
- vreteno: nerez oceľ podľa normy DIN, zhotovené valcovaním za studena, leštené, s krytom proti vnikaniu nečistôt
- tesnenie: dva tesniace krúžky z NBR, tesniaci uzáver z EPDM (trojnásobné na sebe nezávislé tesnenie)
- matica vretena: kovaná medená zliatina
- prietokový profil: rovný a hladký na zabránenie turbulencie a tlakových strát
- antikorózna ochrana: elektrostaticky nanesený prášok epoxidu RAL 5015 (modrá) s certifikátom GSK, min. hrúbka povrstvenia 250µm
- ovládanie: ručným kolesom, servopohonom alebo zemnou súpravou
- umiestnenie: do zeme alebo do šachty
- výhody: ľahká ovládateľnosť
- Pokyny pre montáž na prírubové potrubie:
- ak je požadovaná kratšia stavebná dĺžka, je možné skrátiť šupátko na potrebnú stavebnú dĺžku,
- potom navliecť na hladké konce pripojovacej príruby, následne tesnenie, ktoré sa zarovná s hladkým koncom šupátka,
- ďalej sa pokračuje štandardným postupom,
- nie je potrebné žiadne ploché tesnenie, skrutky s matkami doťahovať rovnomerne vždy dve naproti sebe, počet, druh a matice skrutiek sú dané predpismi pre spájanie prírubových armatúr,
- pozor − porovnajte dĺžku príruby L s dĺžkou skrátených koncov posúvača!
| DN/ stavebná dĺžka mm | ||||||||||
| Obj.č. | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 1005 | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | |
| Otáček pre uzavretie | 12,5 | 13 | 16 | 20 | 25 | 30 | 33 | 45 | 50 | |
| Max. uzatvárací moment | 20Nm | 30Nm | 40Nm | 40Nm | 60Nm | 70Nm | 90Nm | 170Nm | 180Nm | |
