Domová regulačná zostava S2300

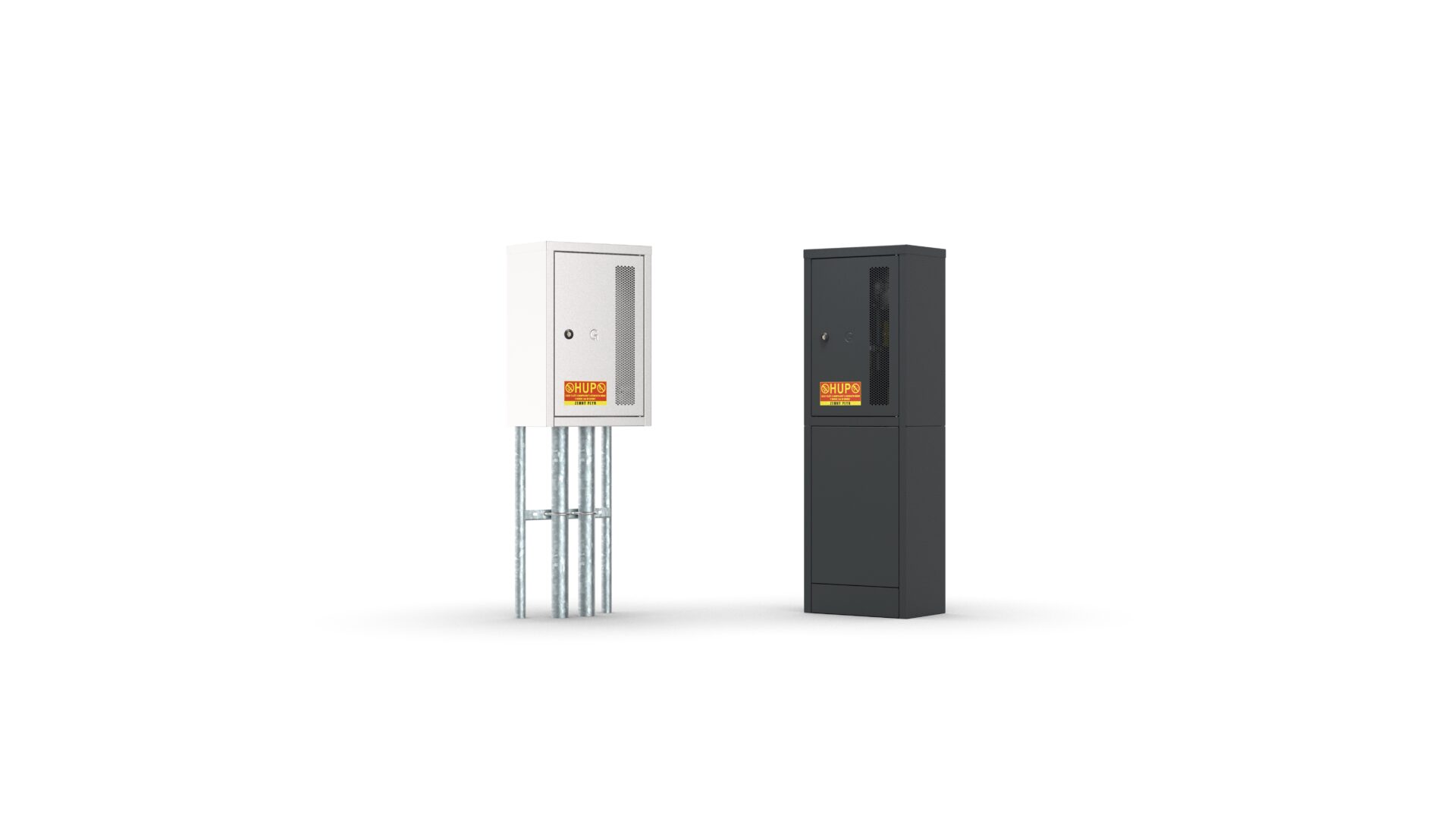

Domová regulačná zostava S2300 představuje kompaktní řešení pro bezpečnou a spolehlivou regulaci tlaku plynu v odběrných místech. Díky robustní konstrukci z pozinkovaného nebo nerezového plechu s odolnou povrchovou úpravou a promyšlenému vnitřnímu uspořádání zajišťuje dlouhou životnost i snadnou instalaci a servis. Sestava je vybavena regulátorem s integrovanými bezpečnostními prvky a nabízí flexibilitu konfigurace podle požadovaného průtoku i provedení.
Popis

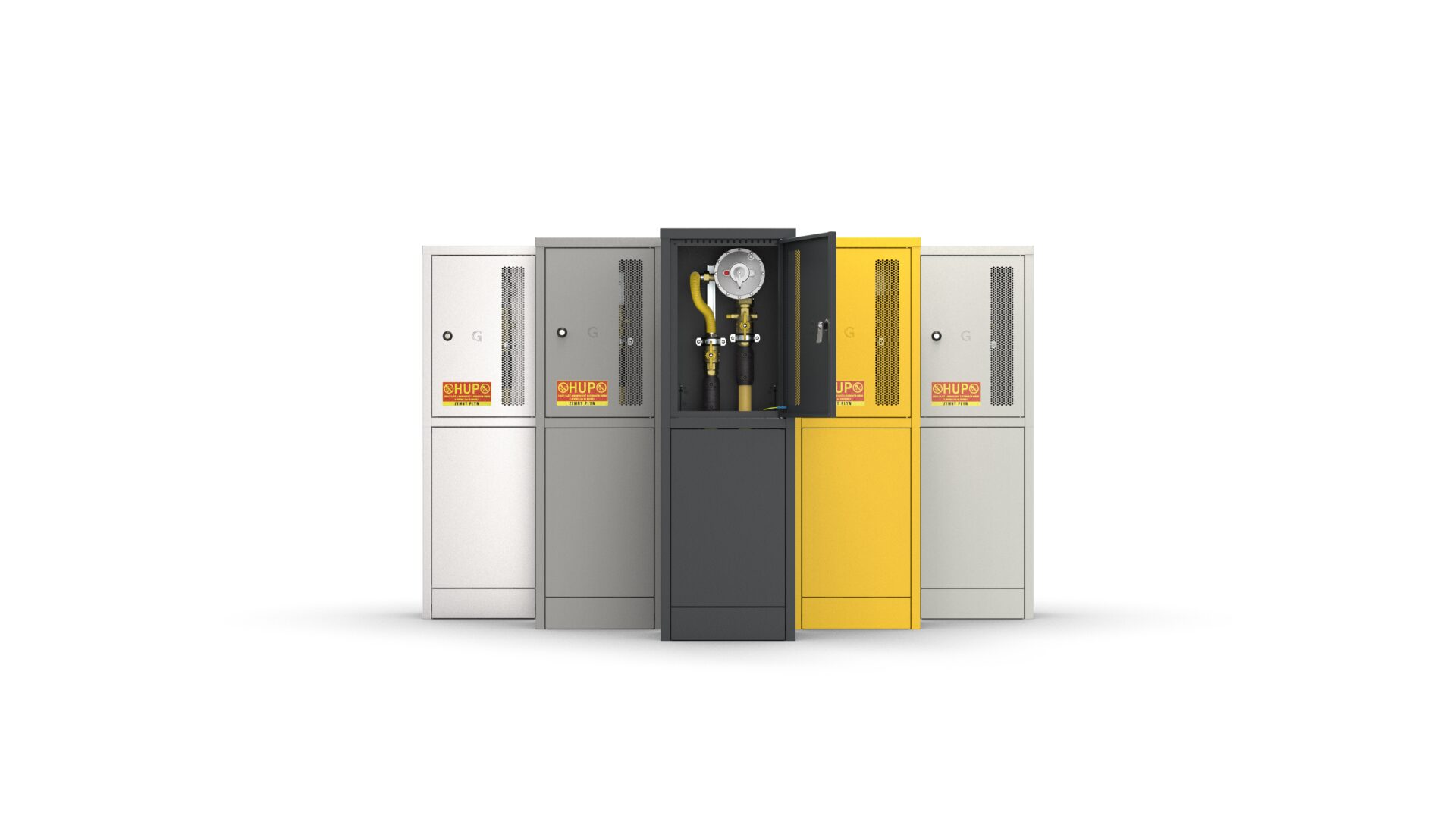

- Konštrukcia z pozinkovaného plechu s povrchovou úpravou práškovým plastom vo farbe RAL
- ANTIVANDAL povrchová úprava a iné farby RAL – možné na objednávku
- Samonosná konštrukcia z fóliovaného plechu z nehrdzavejúcej ocele – INOX
- Flexibilný vnútorný nosníkový systém pre uchytenie komponentov (NTL alebo STL)
- Rýchloodnímateľné dvere – montáž/demontáž bez akýchkoľvek nástrojov
Technické parametre
| DIEL | ROZMER | HMOTNOSŤ |
| Skriňa | 350 mm x 520 mm x 230 mm (ŠxVxH) | 7 kg + 2,9 ks (STL výbava) |

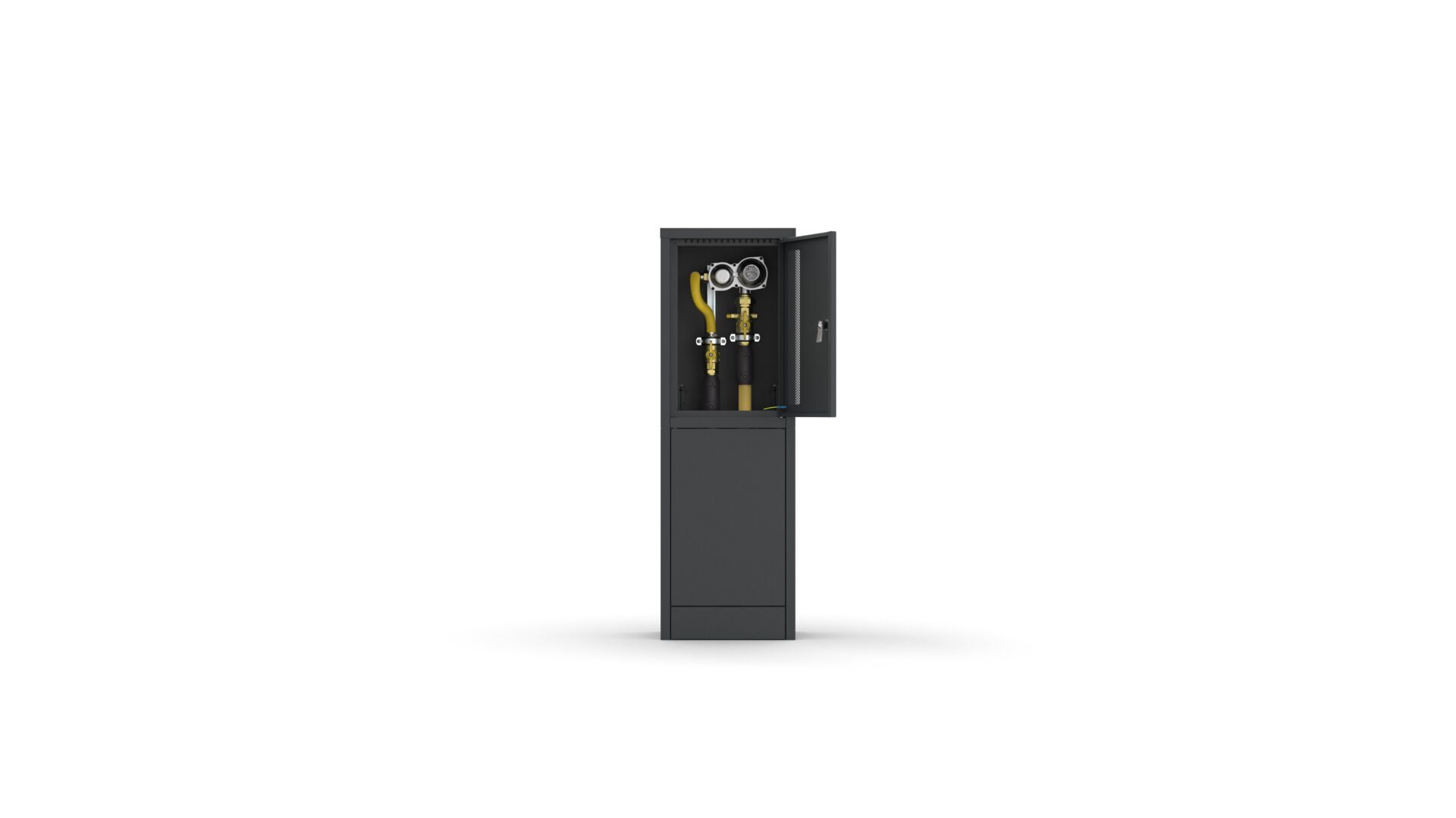

| Podstavec | 350 mm x 550 mm x 230 mm (ŠxVxH) | 5,9 kg + 4,4 kg (nosníky) |

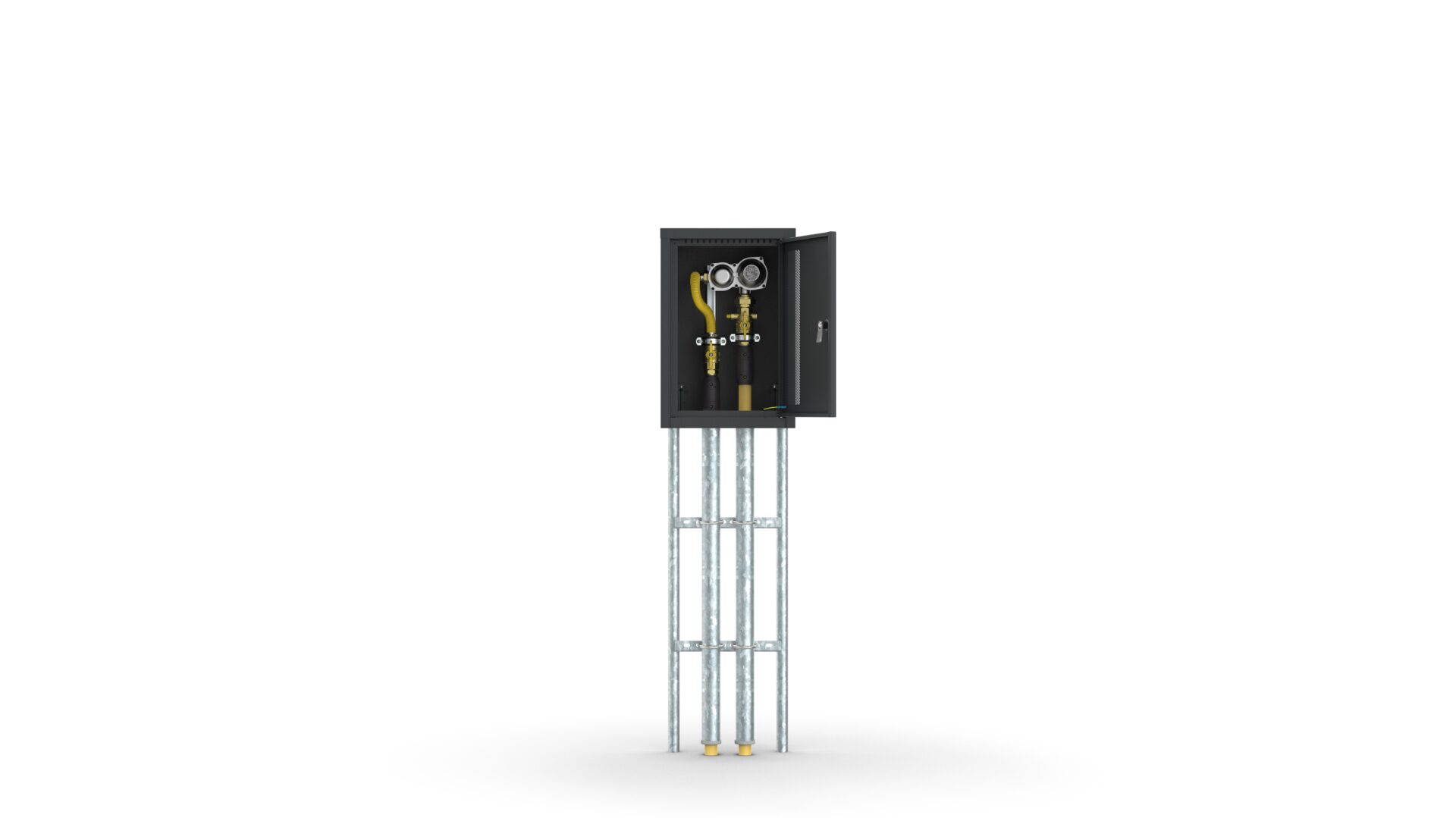

| Stojan | 323 mm x 1300 mm x 32 mm (ŠxVxH) | 4,5 kg |
ZLOŽENIE STREDNOTLAKOVEJ REGULAČNEJ ZOSTAVY
- Vstupný 1” guľový uzáver
- Flexibilné potrubie DN20 z nehrdzavejúcej ocele
- Regulátor zabezpečuje konštantný výstupný tlak, je vybavený integrovaným uzatváracím členom a kontrolným
poistným ventilom, vstup chránený filtrom – sitko (Výstupný tlak: 2,1kPA | Prietok: 10-75m³/h) - Výstupný 1” guľový uzáver so vzorkovacím ventilčekom
Povrchová úprava
Zloženie strednotlakovej regulačnej zostavy
| TYP | VYHOTOVENIE | PRIETOK |
| S2300- | RAL | 10 m3/h |
| S2300- | INOX | 10 m3/h |
| S2300- | RAL | 25 m3/h |
| S2300- | INOX | 25 m3/h |
| S2300- | RAL | 40 m3/h |
| S2300- | INOX | 40 m3/h |
| S2300- | RAL | 75 m3/h |
| S2300- | INOX | 75 m3/h |
VYSVETLIVKY:
- RAL – Odtiene 7016, 7035 a 9006 sú v Ostatné odtiene podľa požiadavky za príplatok.
- INOX – Vyhotovenie z nehrdzavejúcej
- GP4D – Dno pre osadenie skrinky na stenu (voliteľné príslušenstvo
Príslušenstvo
| PRODUKT | VYHOTOVENIE |
| S2300 – podstavec | RAL |
| S2300 – podstavec | INOX |
| S2300 – nosníky (pár) | / |
| S2300 – nosníkový stojan | / |
| S2300 – dno pre osadenie na stenu | RAL |
| S2300 – dno pre osadenie na stenu | INOX |
DRZ bez regulátora tlaku plynu (NTL)
| TYP | VYHOTOVENIE |
| S2300 | RAL |
| S2300 | INOX |
Skrinka + H-rám
| TYP | VYHOTOVENIE |
| S2300 | RAL |
| S2300 | INOX |
Na stiahnutie
| Technický list DRZ S2300 | stiahnuť |
