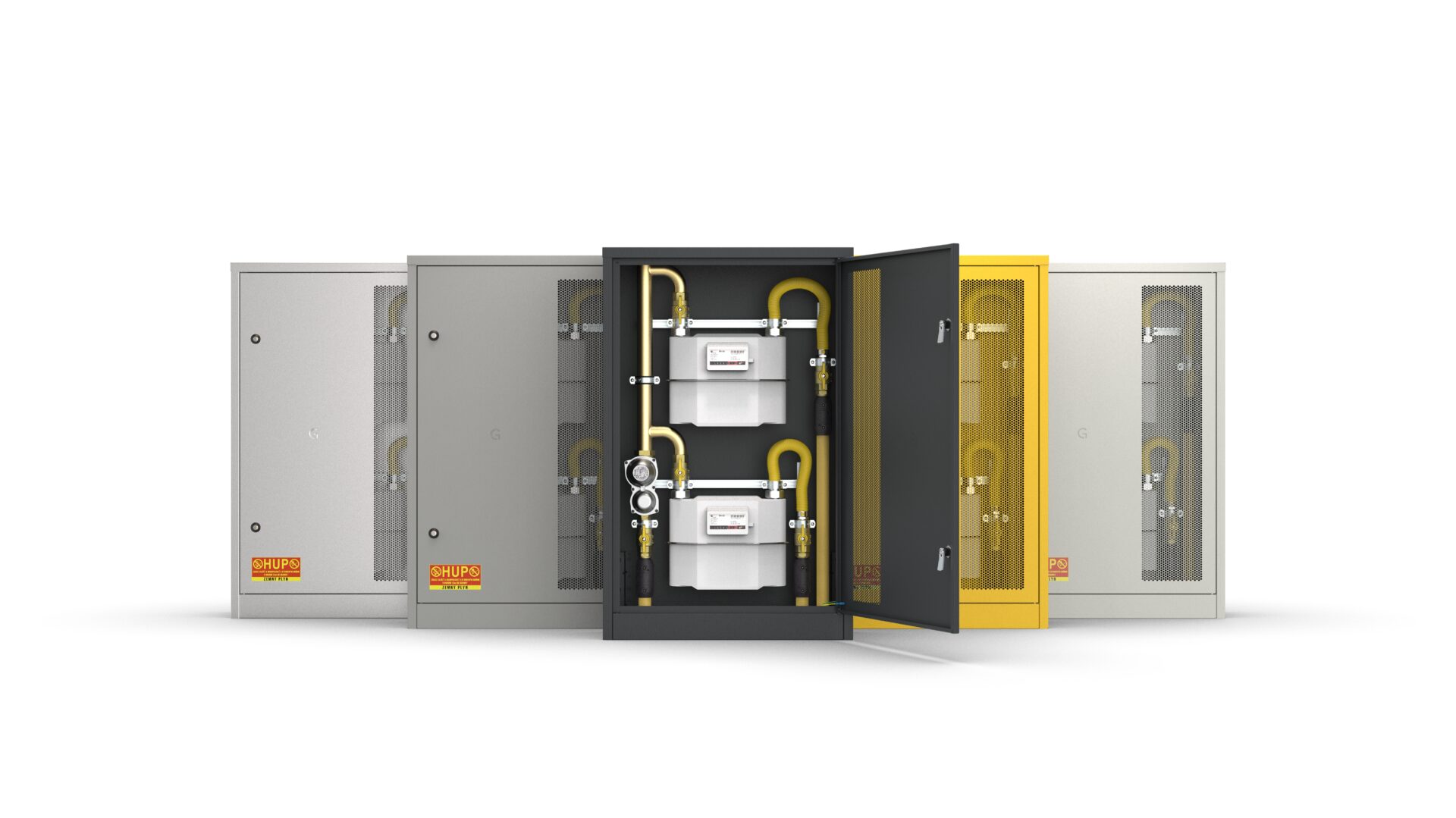

Domová regulačná zostava S300-D-N

Domová regulačná zostava S300-D-N představuje kompaktní řešení pro bezpečnou a spolehlivou regulaci tlaku plynu v odběrných místech. Díky robustní konstrukci z pozinkovaného nebo nerezového plechu s odolnou povrchovou úpravou a promyšlenému vnitřnímu uspořádání zajišťuje dlouhou životnost i snadnou instalaci a servis. Sestava je vybavena regulátorem s integrovanými bezpečnostními prvky a nabízí flexibilitu konfigurace podle požadovaného průtoku i provedení.

Popis

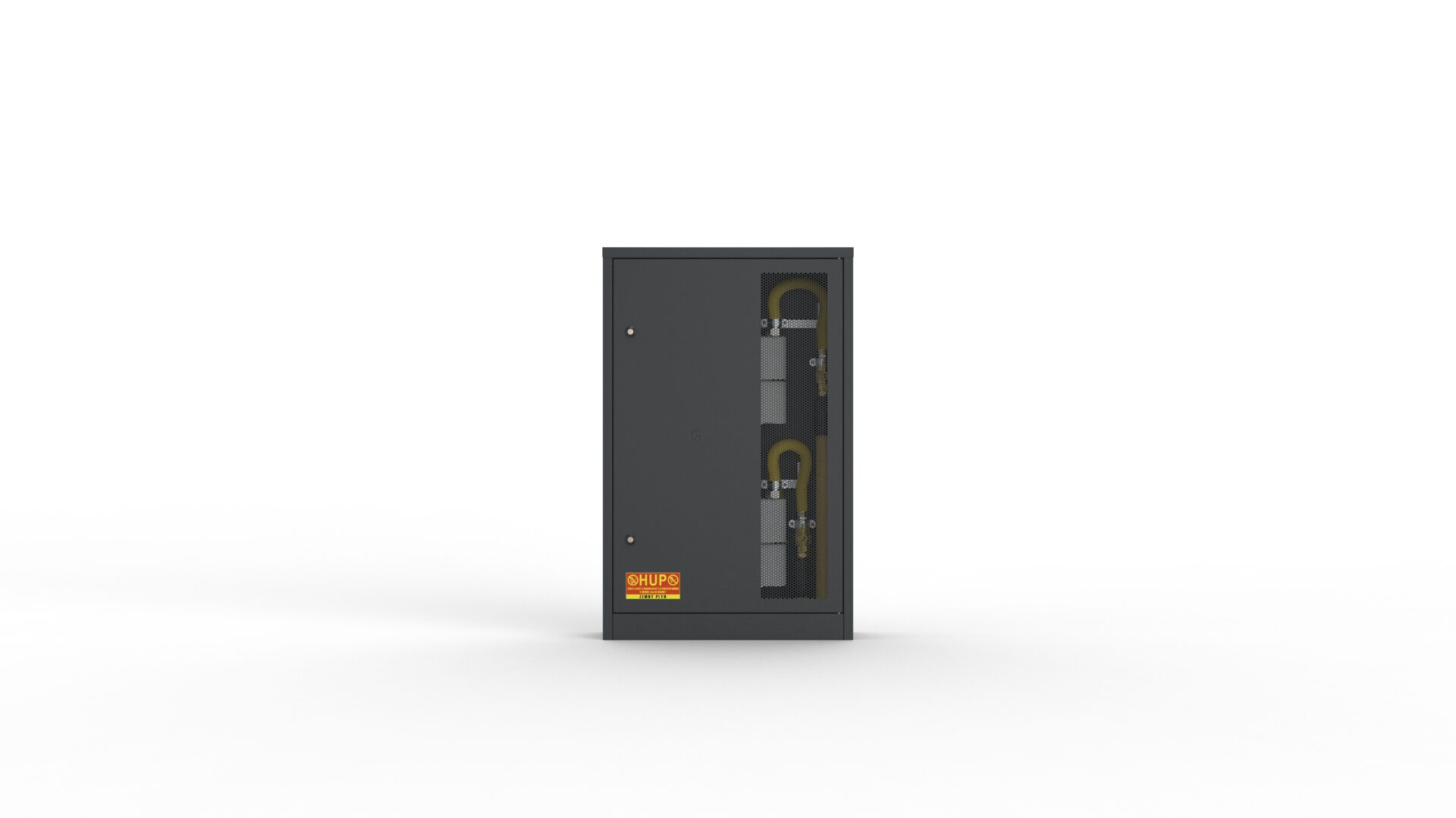

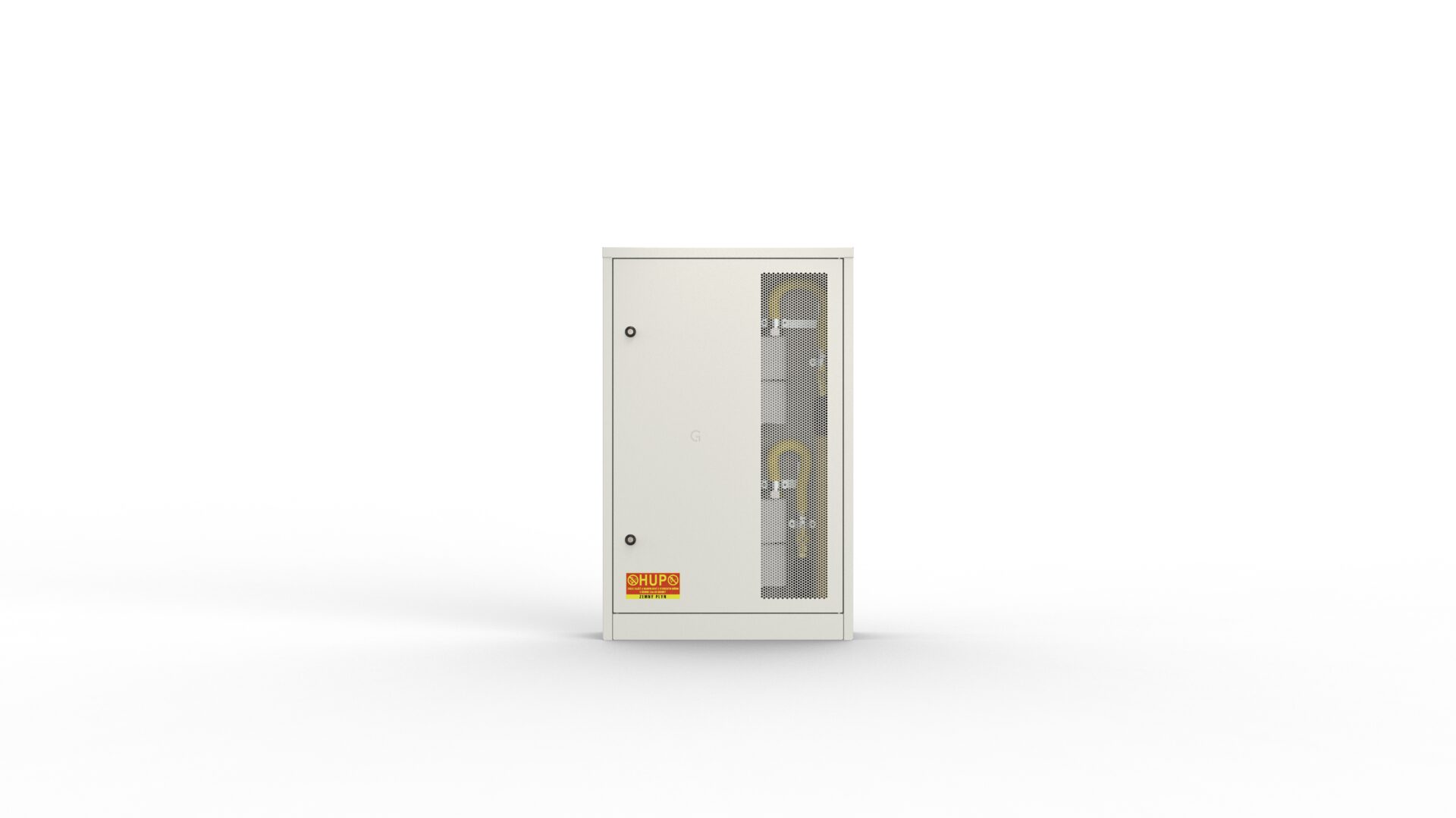

Konštrukcia z pozinkovaného plechu s povrchovou úpravou práškovým plastom vo farbe RAL
ANTIVANDAL povrchová úprava a iné farby RAL – možné na objednávku
Samonosná konštrukcia z fóliovaného plechu z nehrdzavejúcej ocele – INOX
Flexibilný vnútorný nosníkový systém pre uchytenie komponentov (NTL a STL) – 2x plynomer
Rýchloodnímateľné dvere – montáž/demontáž bez akýchkoľvek nástrojov

Technické parametre

DIEL	ROZMER	HMOTNOSŤ
Skriňa	650 mm x 1020 mm x 230 mm (ŠxVxH)	11,5 kg + 8,7 kg (STL výbava)
Nosníky	32 mm x 1500 mm (ŠxVxH)	4,4 kg

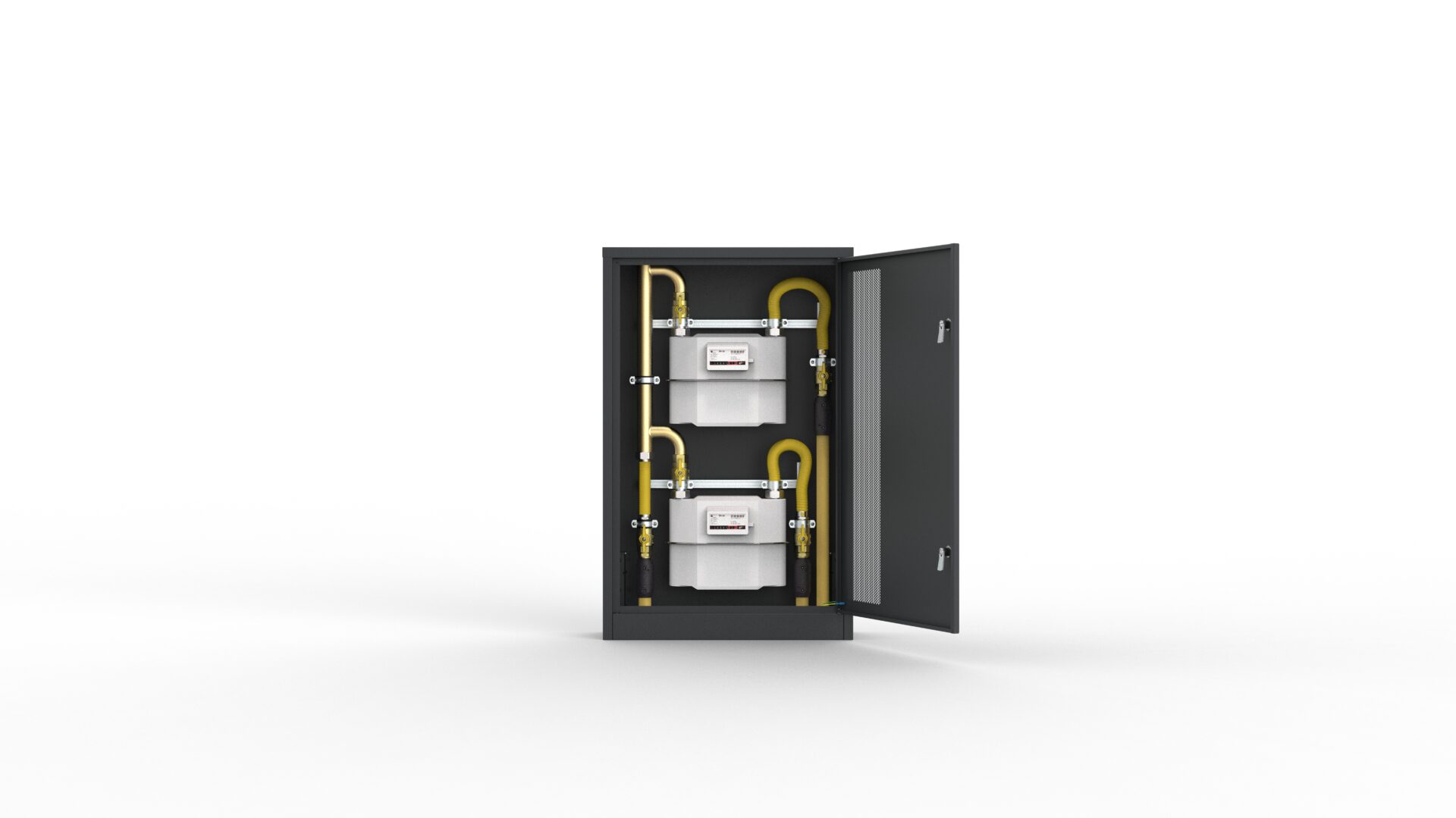

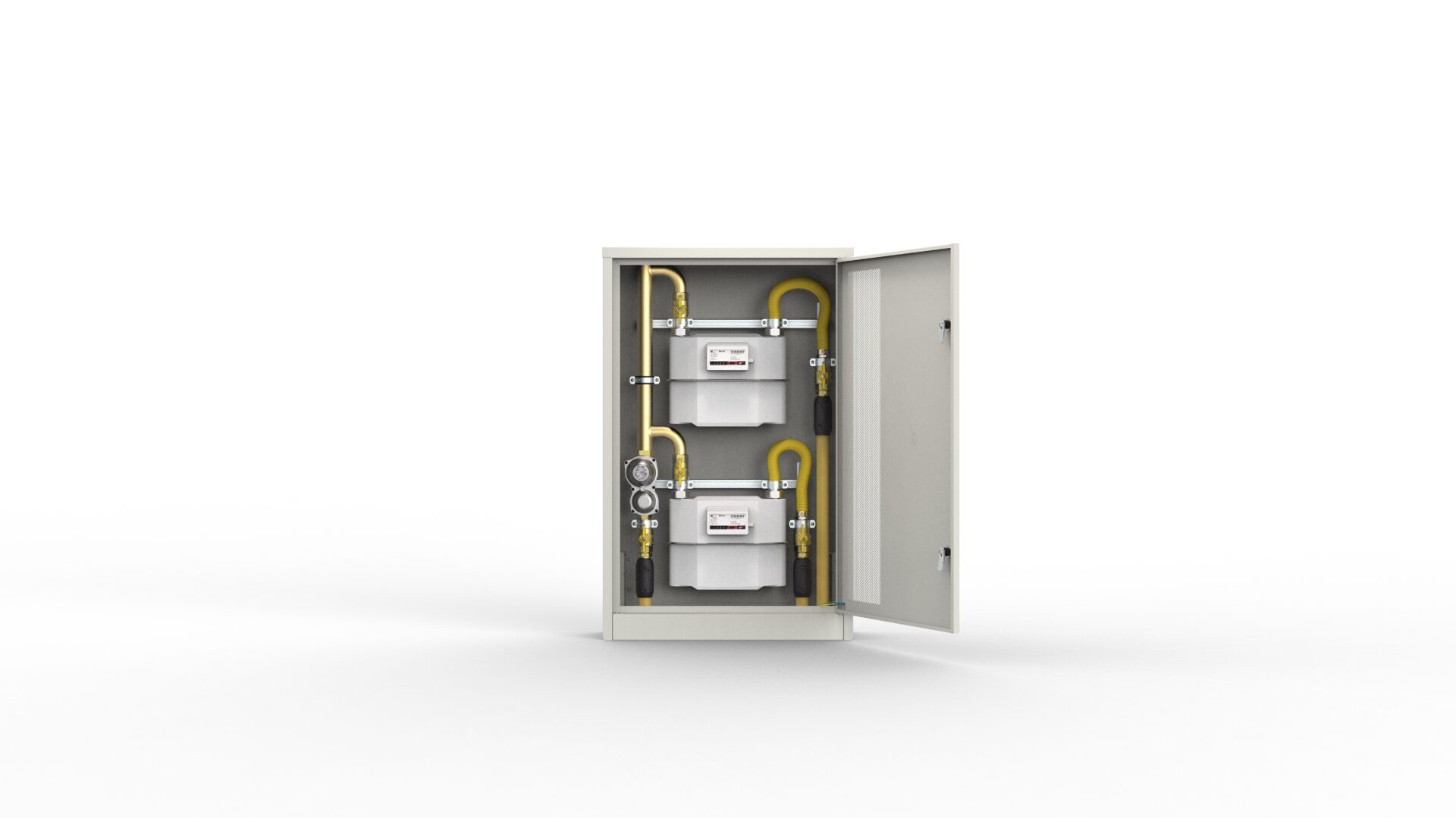

ZLOŽENIE STREDNOTLAKOVEJ REGULAČNEJ ZOSTAVY

Vstupný 1” guľový uzáver
Flexibilné potrubie DN20 z nehrdzavejúcej ocele
Regulátor zabezpečuje konštantný výstupný tlak, je vybavený integrovaným uzatváracím členom a kontrolným
poistným ventilom, vstup chránený filtrom – sitko (Výstupný tlak: 2,1kPA | Prietok: 10-40m³/h)
1” guľový uzáver pred plynomerom (2x)
Flexibilné potrubie DN25 z nehrdzavejúcej ocele a vzorkovacím ventilčekom (2x)
Výstupný 1” guľový uzáver (2x)

Povrchová úprava

Drz s regulátorom tlaku plynu (STL)

TYP	VYHOTOVENIE	PRIETOK
S300-D-N-	RAL	10 m³/h
S300-D-N-	INOX	10 m³/h
S300-D-N-	RAL	25 m³/h
S300-D-N-	INOX	25 m³/h
S300-D-N-	RAL	40 m³/h
S300-D-N-	INOX	40 m³/h
