Domová regulačná zostava S300-T
Domová regulačná zostava S300-T představuje kompaktní řešení pro bezpečnou a spolehlivou regulaci tlaku plynu v odběrných místech. Díky robustní konstrukci z pozinkovaného nebo nerezového plechu s odolnou povrchovou úpravou a promyšlenému vnitřnímu uspořádání zajišťuje dlouhou životnost i snadnou instalaci a servis. Sestava je vybavena regulátorem s integrovanými bezpečnostními prvky a nabízí flexibilitu konfigurace podle požadovaného průtoku i provedení.
Popis
- Konštrukcia z pozinkovaného plechu s povrchovou úpravou práškovým plastom vo farbe RAL
- ANTIVANDAL povrchová úprava a iné farby RAL – možné na objednávku
- Samonosná konštrukcia z fóliovaného plechu z nehrdzavejúcej ocele – INOX
- Flexibilný vnútorný nosníkový systém pre uchytenie komponentov (NTL a STL) – 3x plynomer
- Rýchloodnímateľné dvere – montáž/demontáž bez akýchkoľvek nástrojov
Technické parametre
| DIEL | ROZMER | HMOTNOSŤ |
| Skriňa | 1500 mm x 600 mm x 230 mm (ŠxVxH) | 28,2 kg + 12,1 kg (STL výbava) |
| Podstavec | 1500 mm x 550 mm x 230 mm (ŠxVxH) | 17,3 kg + 4,4 kg (nosníky) |

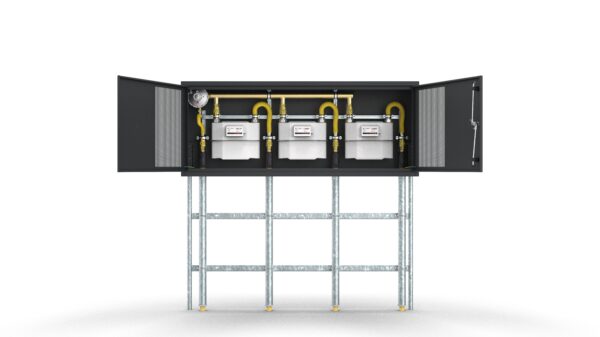

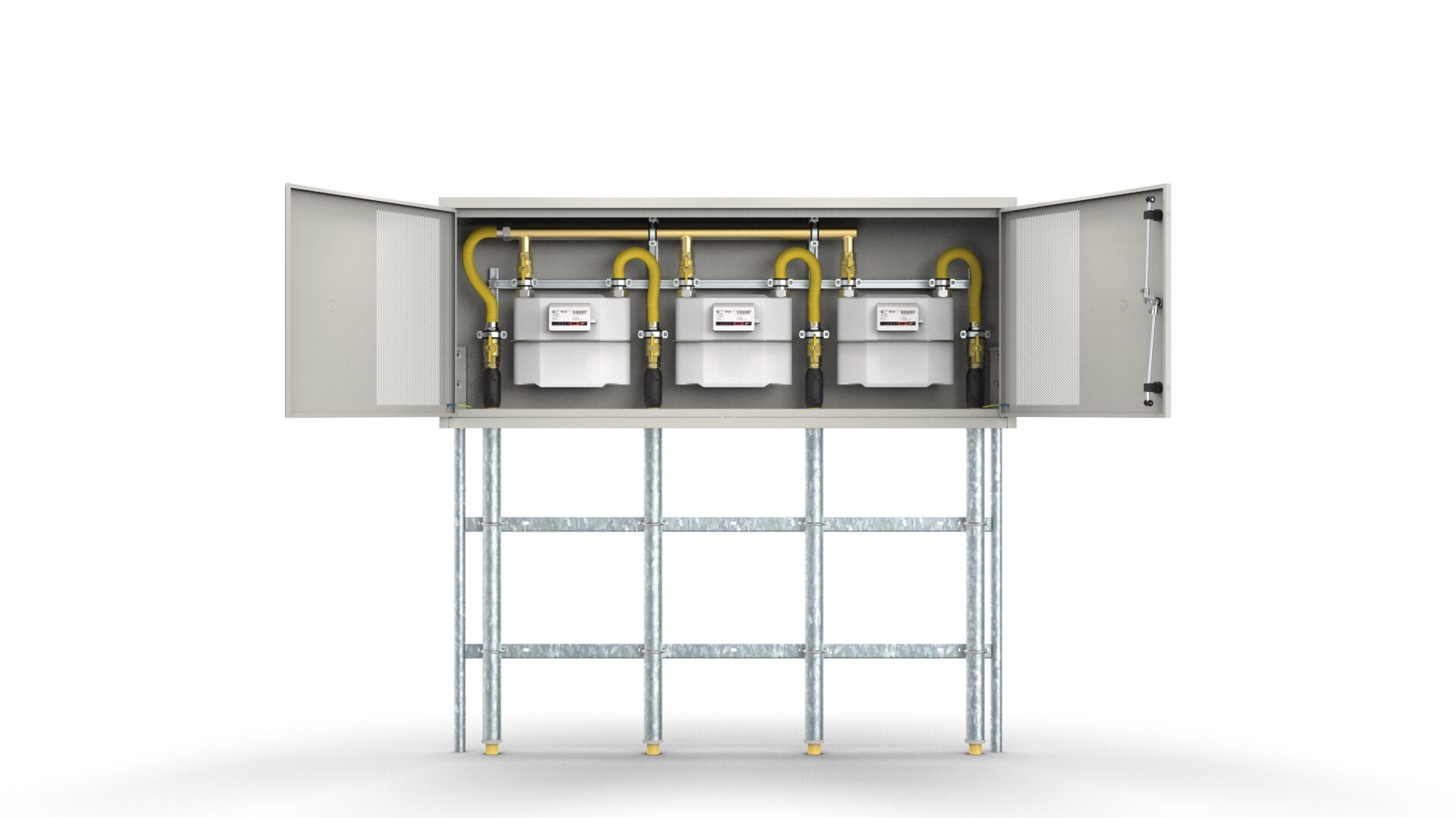

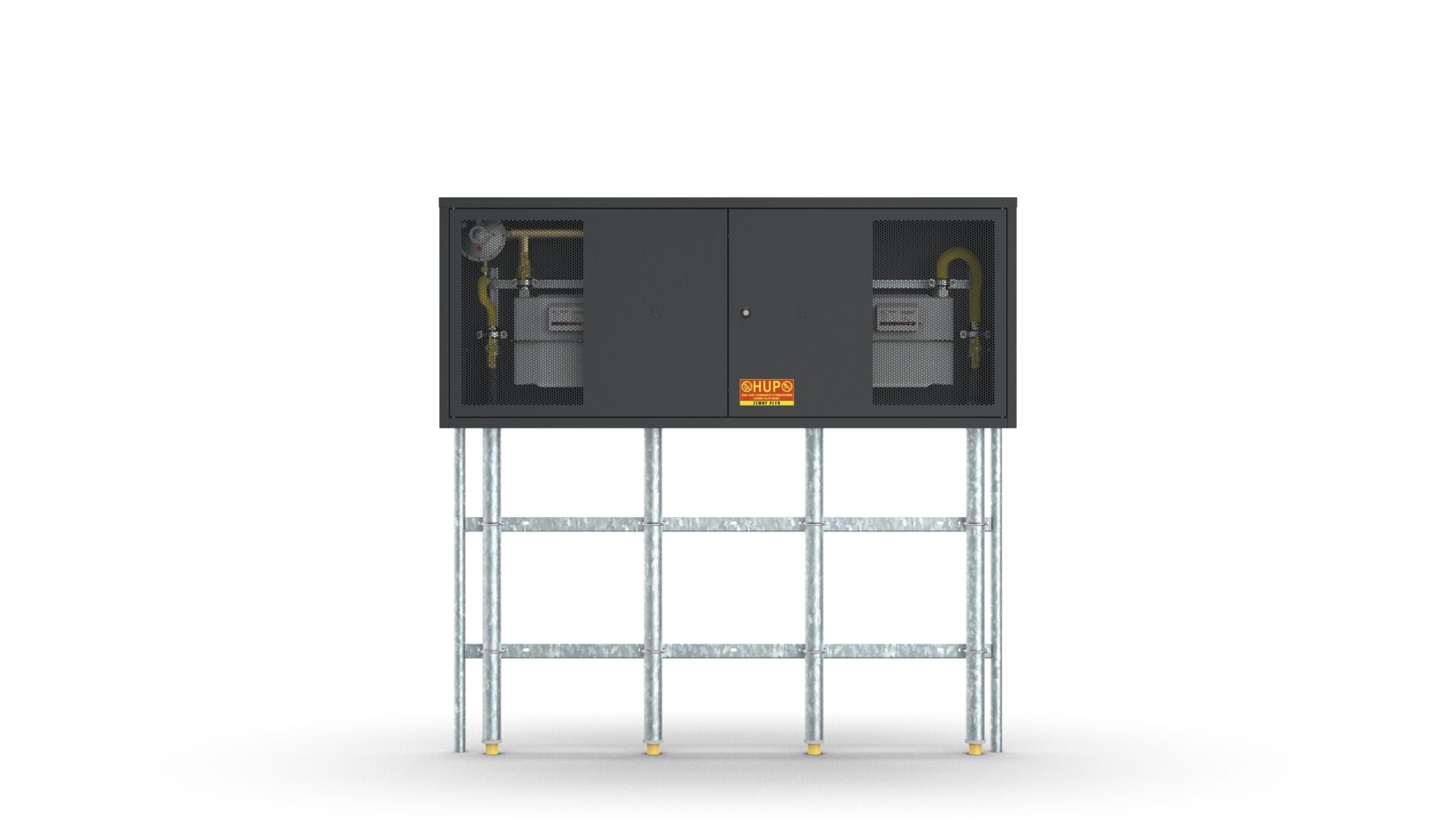

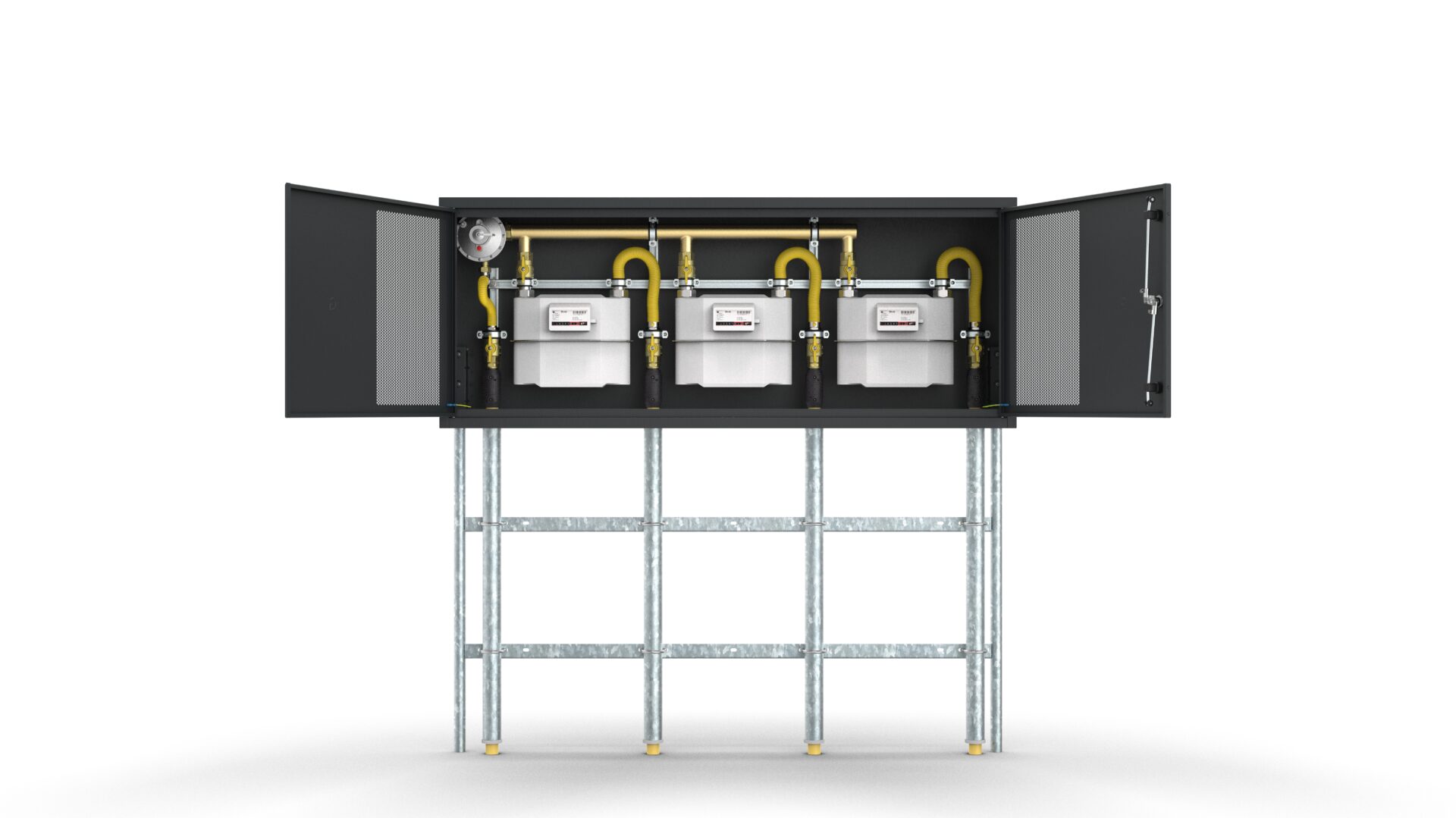

| Stojan | 1473 mm x1400 mm x 32 mm (ŠxVxH) | 7,9 kg |

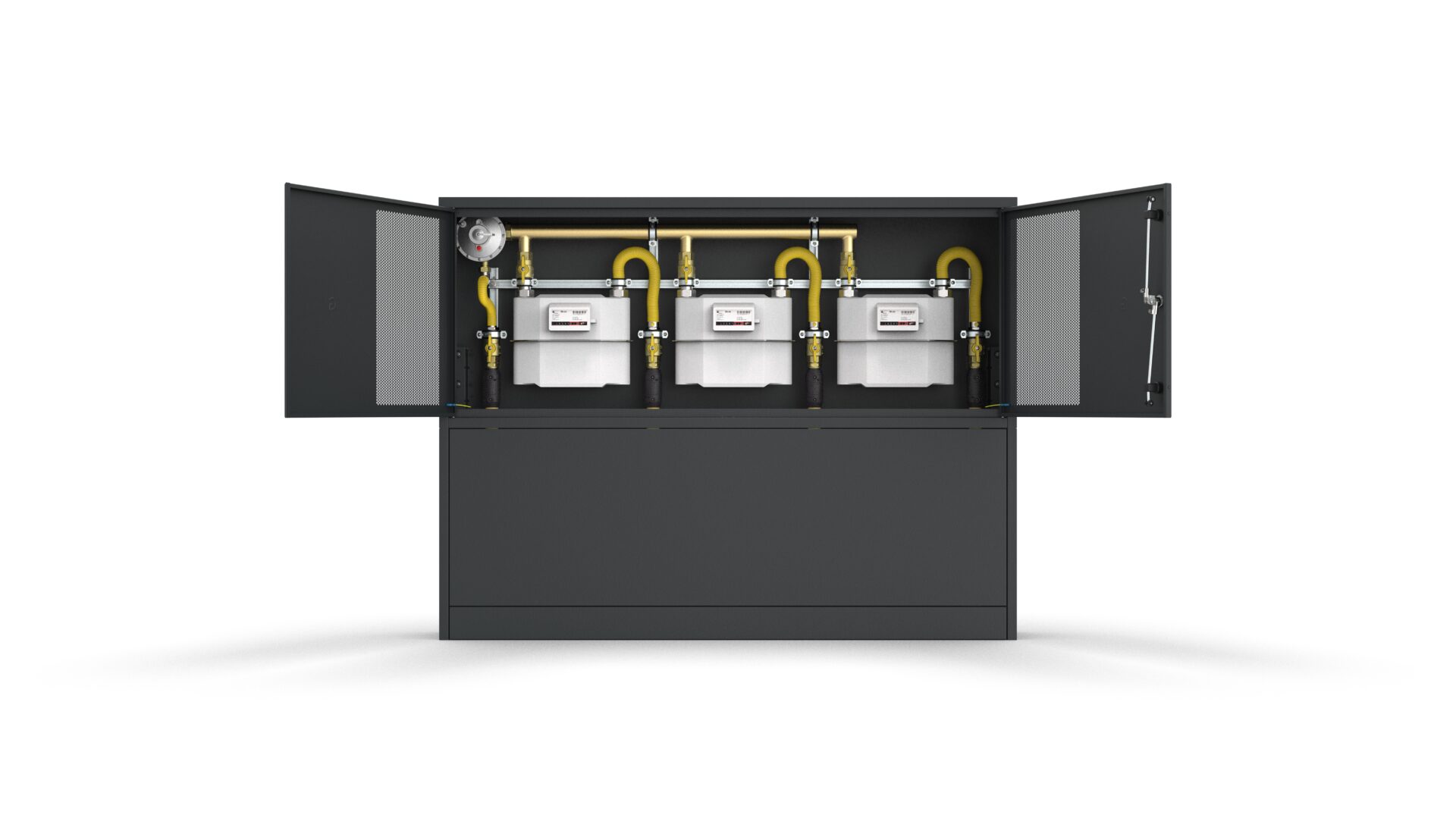

ZLOŽENIE STREDNOTLAKOVEJ REGULAČNEJ ZOSTAVY
- Vstupný 1” guľový uzáver
- Flexibilné potrubie DN20 z nehrdzavejúcej ocele
- Regulátor zabezpečuje konštantný výstupný tlak, je vybavený integrovaným uzatváracím členom a kontrolným
poistným ventilom, vstup chránený filtrom – sitko (Výstupný tlak: 2,1kPA | Prietok: 10-40m³/h) - 1” guľový uzáver pred plynomerom (3x)
- Flexibilné potrubie DN25 z nehrdzavejúcej ocele a vzorkovacím ventilčekom (3x)
- Výstupný 1” guľový uzáver (3x)

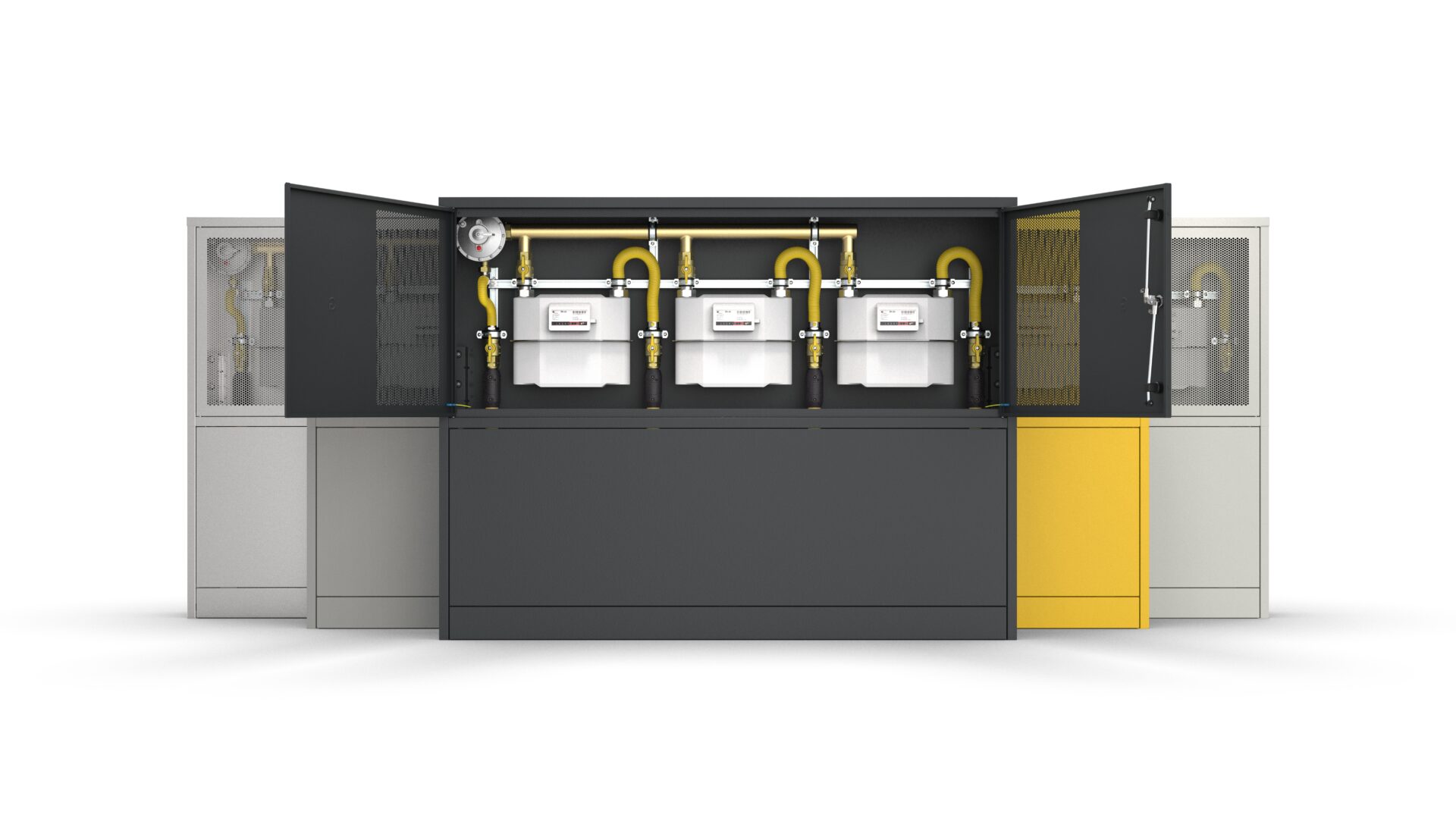

Povrchová úprava
Drz s regulátorom tlaku plynu (STL)
| TYP | VYHOTOVENIE | PRIETOK |
| S300-T- | RAL | 10 m3/h |
| S300-T- | INOX | 10 m3/h |
| S300-T- | RAL | 25 m3/h |
| S300-T- | INOX | 25 m3/h |
| S300-T- | RAL | 40 m3/h |
| S300-T- | INOX | 40 m3/h |
VYSVETLIVKY:
- RAL – Odtiene 7016, 7035 a 9006 sú v Ostatné odtiene podľa požiadavky za príplatok.
- INOX – Vyhotovenie z nehrdzavejúcej
- S300 – T dno pre osadenie na stenu – Voliteľné príslušenstvo.
Príslušenstvo
| PRODUKT | VYHOTOVENIE |
| S300-T- podstavec | RAL |
| S300-T- podstavec | INOX |
| S300-T- nosniky (par) | / |
| S300-T- nosnikovy stojan | / |
| S300-T- dno pre osadenie na stenu | RAL |
| S300-T- dno pre osadenie na stenu | INOX |
Drz bez regulátora tlaku plynu (NTL)
| TYP | VYHOTOVENIE |
| S300-T- | RAL |
| S300-T- | INOX |
Skrinka + H-rám
| TYP | VYHOTOVENIE |
| S300-T | RAL |
| S300-T | INOX |
Na stiahnutie
| Technický list DRZ S300-T | stiahnuť |
