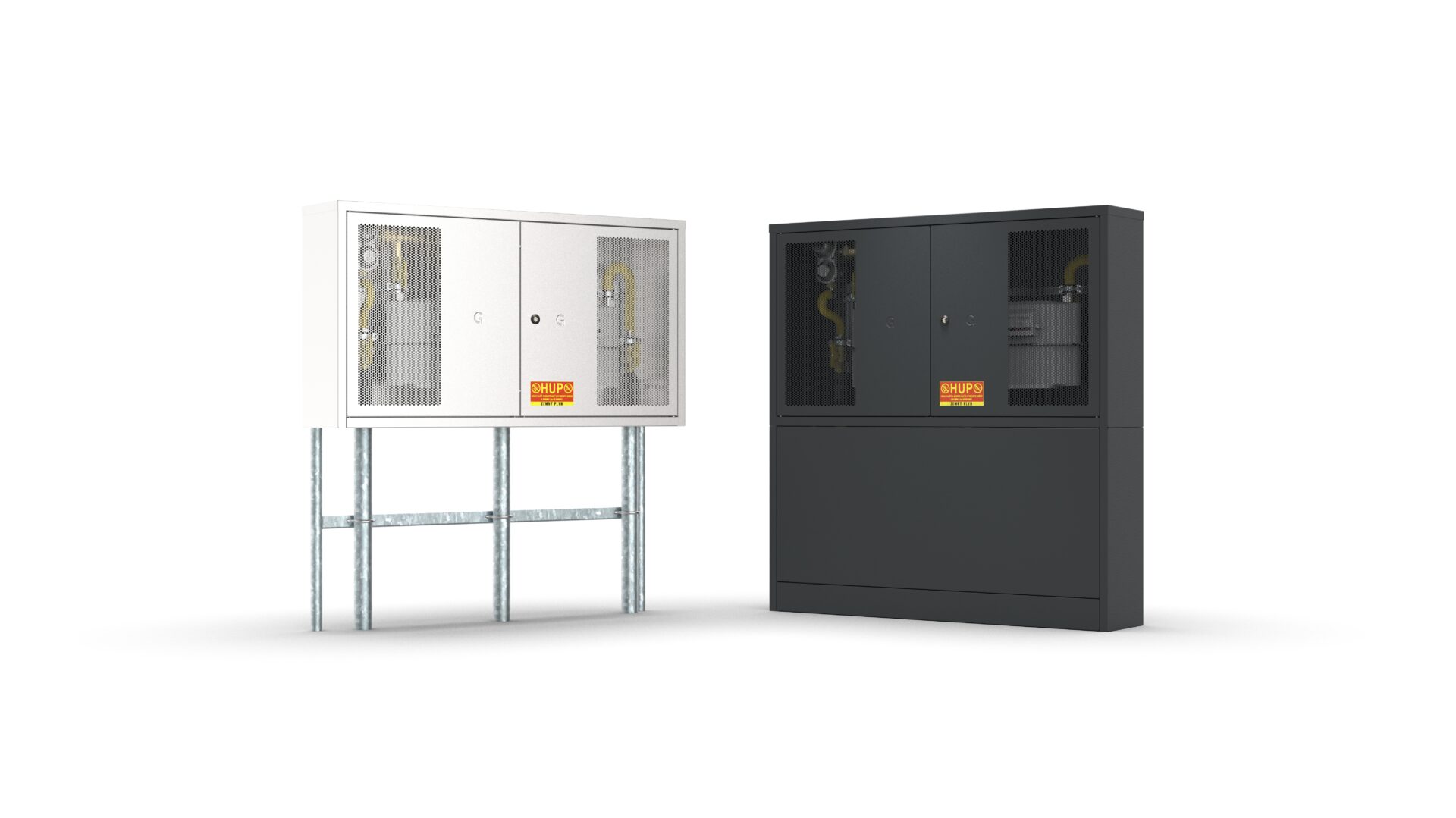

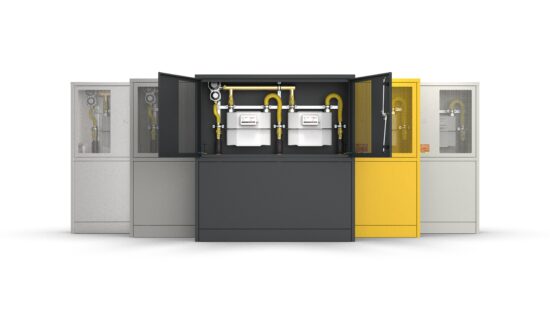

Domová regulačná zostava S300-D
Domová regulačná zostava S300-D. představuje kompaktní řešení pro bezpečnou a spolehlivou regulaci tlaku plynu v odběrných místech. Díky robustní konstrukci z pozinkovaného nebo nerezového plechu s odolnou povrchovou úpravou a promyšlenému vnitřnímu uspořádání zajišťuje dlouhou životnost i snadnou instalaci a servis. Sestava je vybavena regulátorem s integrovanými bezpečnostními prvky a nabízí flexibilitu konfigurace podle požadovaného průtoku i provedení.
Popis
- Konštrukcia z pozinkovaného plechu s povrchovou úpravou práškovým plastom vo farbe RAL
- ANTIVANDAL povrchová úprava a iné farby RAL – možné na objednávku
- Samonosná konštrukcia z fóliovaného plechu z nehrdzavejúcej ocele – INOX

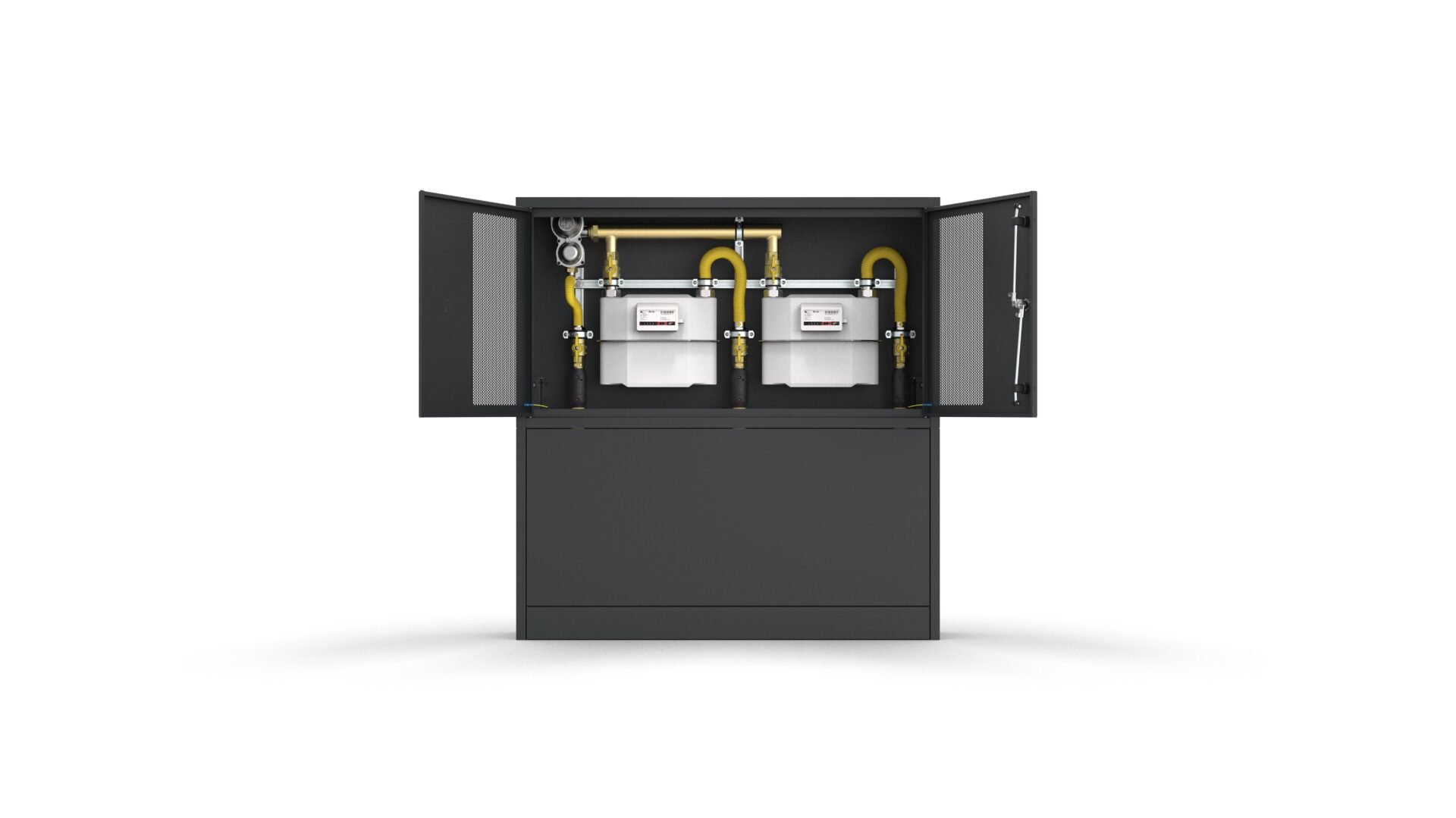

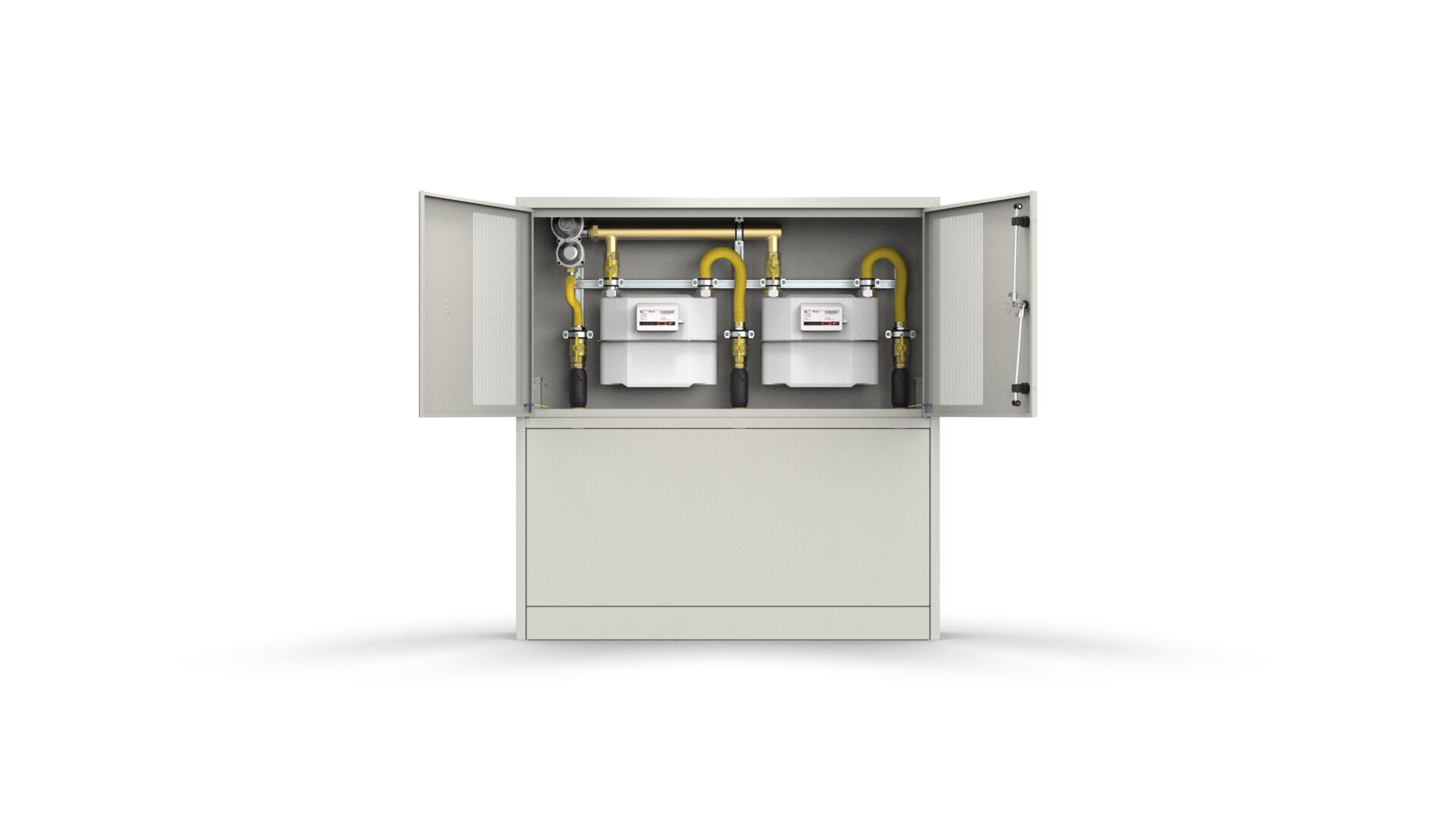

- Flexibilný vnútorný nosníkový systém pre uchytenie komponentov (NTL a STL) – 2x plynomer
- Rýchloodnímateľné dvere – montáž/demontáž bez akýchkoľvek nástrojov
Technické parametre
| DIEL | ROZMER | HMOTNOSŤ |
| Skriňa | 1100 mm x 600 mm x 230 mm (ŠxVxH) | 21,3 kg + 8,3 kg (STL výbava) |

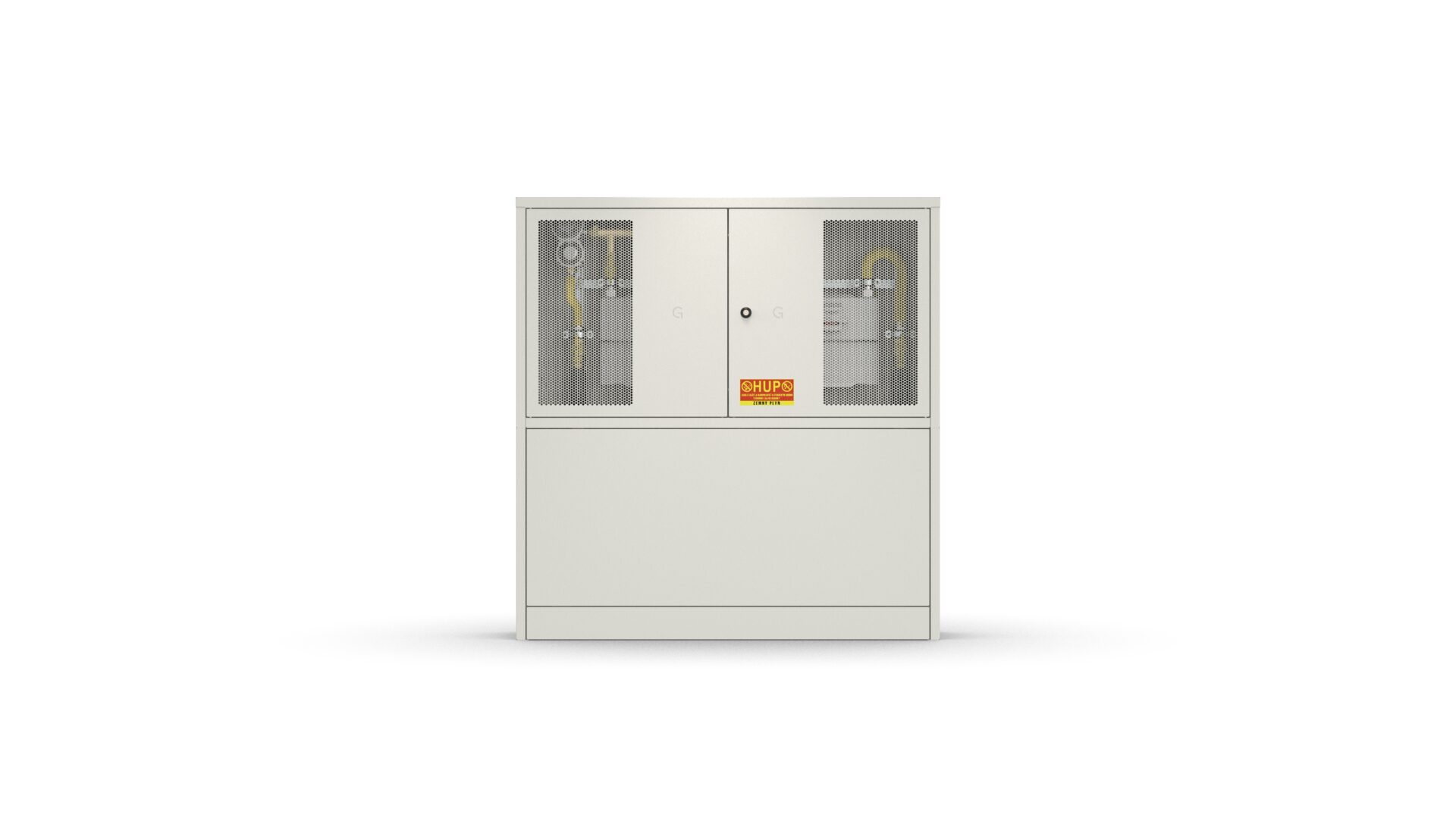

| Podstavec | 1100 mm x 550 mm x 230 mm (ŠxVxH) | 13,4 kg + 4,4 kg (nosníky) |

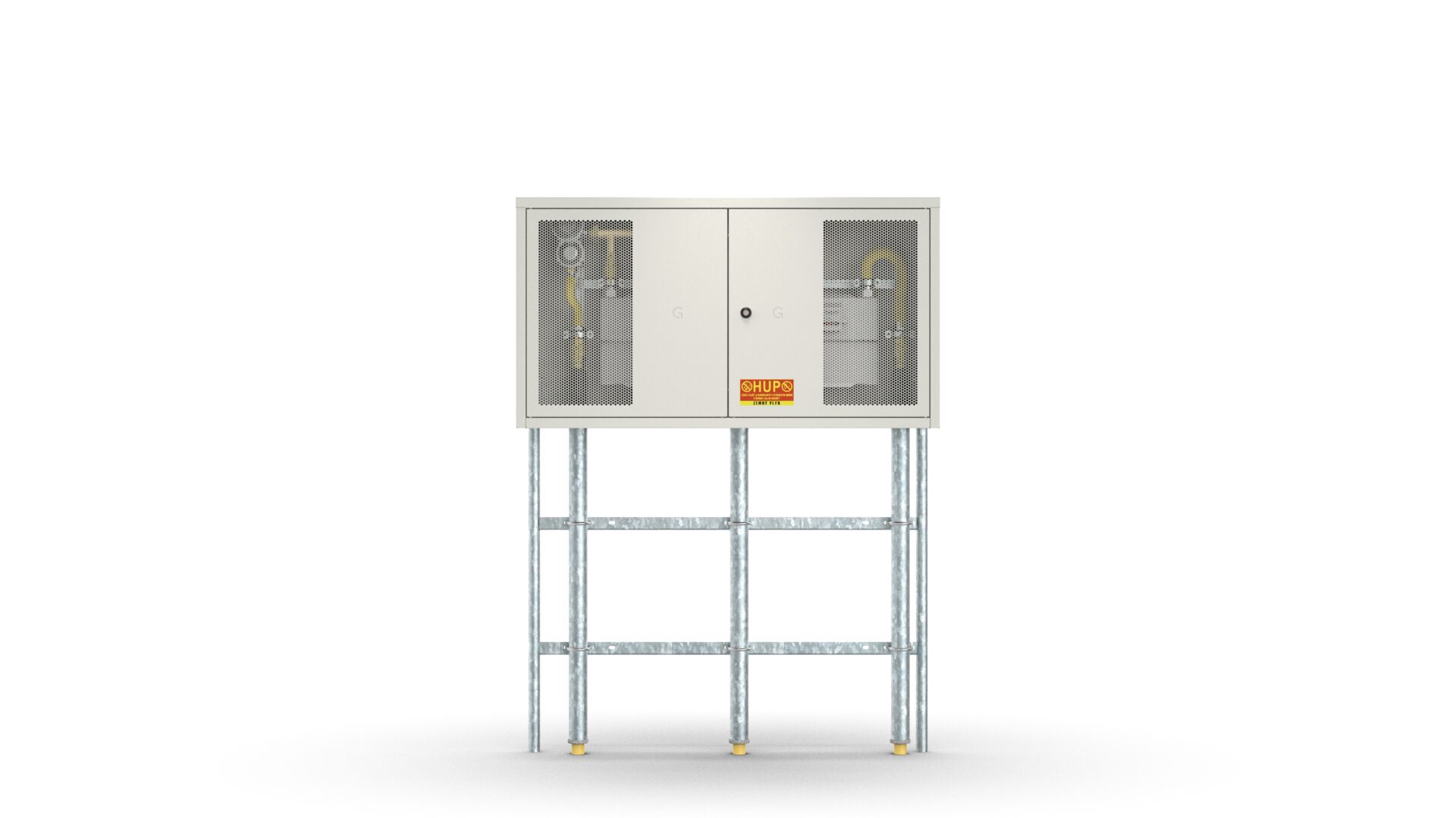

| Stojan | 1073 mm x 1300 mm x 32 mm (ŠxVxH) | 6,3 kg |
ZLOŽENIE STREDNOTLAKOVEJ REGULAČNEJ ZOSTAVY
- Vstupný 1” guľový uzáver
- Flexibilné potrubie DN20 z nehrdzavejúcej ocele
- Regulátor zabezpečuje konštantný výstupný tlak, je vybavený integrovaným uzatváracím členom a kontrolným
poistným ventilom, vstup chránený filtrom – sitko (Výstupný tlak: 2,1kPA | Prietok: 10-40m³/h) - 1” guľový uzáver pred plynomerom (2x)
- Flexibilné potrubie DN25 z nehrdzavejúcej ocele a vzorkovacím ventilčekom (2x)
- Výstupný 1” guľový uzáver (2x)
Povrchová úprava
Drz s regulátorom tlaku plynu (STL)
| TYP | VYHOTOVENIE | PRIETOK |
| S300-D- | RAL | 10 m3/h |
| S300-D- | INOX | 10 m3/h |
| S300-D- | RAL | 25 m3/h |
| S300-D- | INOX | 25 m3/h |
| S300-D- | RAL | 40 m3/h |
| S300-D- | INOX | 40 m3/h |
VYSVETLIVKY:
- RAL – Odtiene 7016, 7035 a 9006 sú v Ostatné odtiene podľa požiadavky za príplatok.
- INOX – Vyhotovenie z nehrdzavejúcej
- S300-D dno pre osadenie skrinky na stenu – voliteľné príslušenstvo
Príslušenstvo
| PRODUKT | VYHOTOVENIE |
| S300-D- podstavec | RAL |
| S300-D- podstavec | INOX |
| S300-D- nosníky (pár) | / |
| S300-D- nosníkový stojan | / |
| S300-D- dno pre osadenie na stenu | RAL |
| S300-D- dno pre osadenie na stenu | INOX |
Drz bez regulátora tlaku plynu (NTL)
| TYP | VYHOTOVENIE |
| S300-D- | RAL |
| S300-D- | INOX |
Skrinka + H-rám
| TYP | VYHOTOVENIE |
| S300-D- | RAL |
| S300-D- | INOX |
Na stiahnutie
| Technický list DRZ S300-D- | stiahnuť |
